截止閥T形閥體，角式閥體和Y形閥體形式介紹

T形閥體是最常用的，但是這種形式閥體的曲折流道產生的流阻是上述各形式中最高的。T形閥體具有低流動特性和較高的壓降。它們可以用于快速節流，如在繞過控制閥的旁路上。

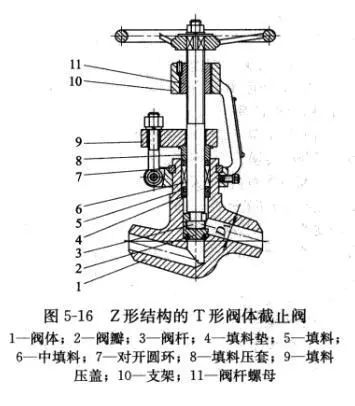

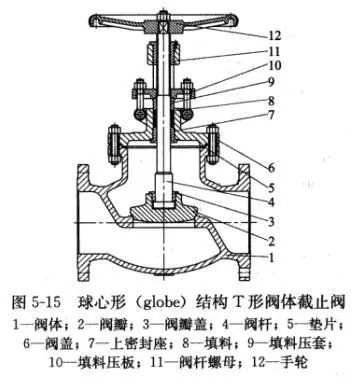

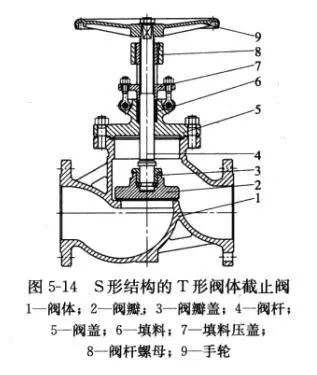

T形閥體也可以用于僅要求節流不考慮壓力降的場合。T形閥體的外形有三種結構。T形閥體屬于直通流道。

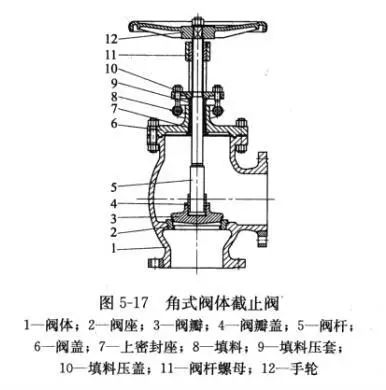

角式閥體(圖5-17)的閥門安裝在靠近管路彎頭部分時，有兩大優點:第一，與T形閥體相比，流阻大大減小;第二，使用角式閥體可以減少管路接頭和節省一個彎頭。

角式閥體用于有脈動流動的地方，這是因為它具有處理這類流動節流作用的能力。

角式閥體屬于角式流道。

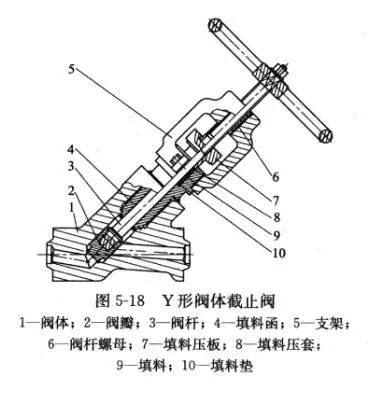

Y形閥體(圖5-18) 的設計，是為了使閥門的流阻減到最小程度。這種閥門在開關時，流阻小而且密封面也耐用。

Y形閥體在截止閥的閥體類型中是流阻最小的，可以長期微啟而無嚴重沖蝕。

Y形閥體屬于直流流道。
